Vielfalt an möglichen Bearbeitungen

Umfang-, Profil- und Spanbrecher-Schleifen

Automatischer Arbeitszyklus

Automatisches Beladen und Spannen der Wendeplatte

Schneller Produktionswechsel

Schneller Maschinen-Setup

Wendeplattenabmessungen

9,00 - 33,00 mm

TTB Edge - Broschüre (PDF)

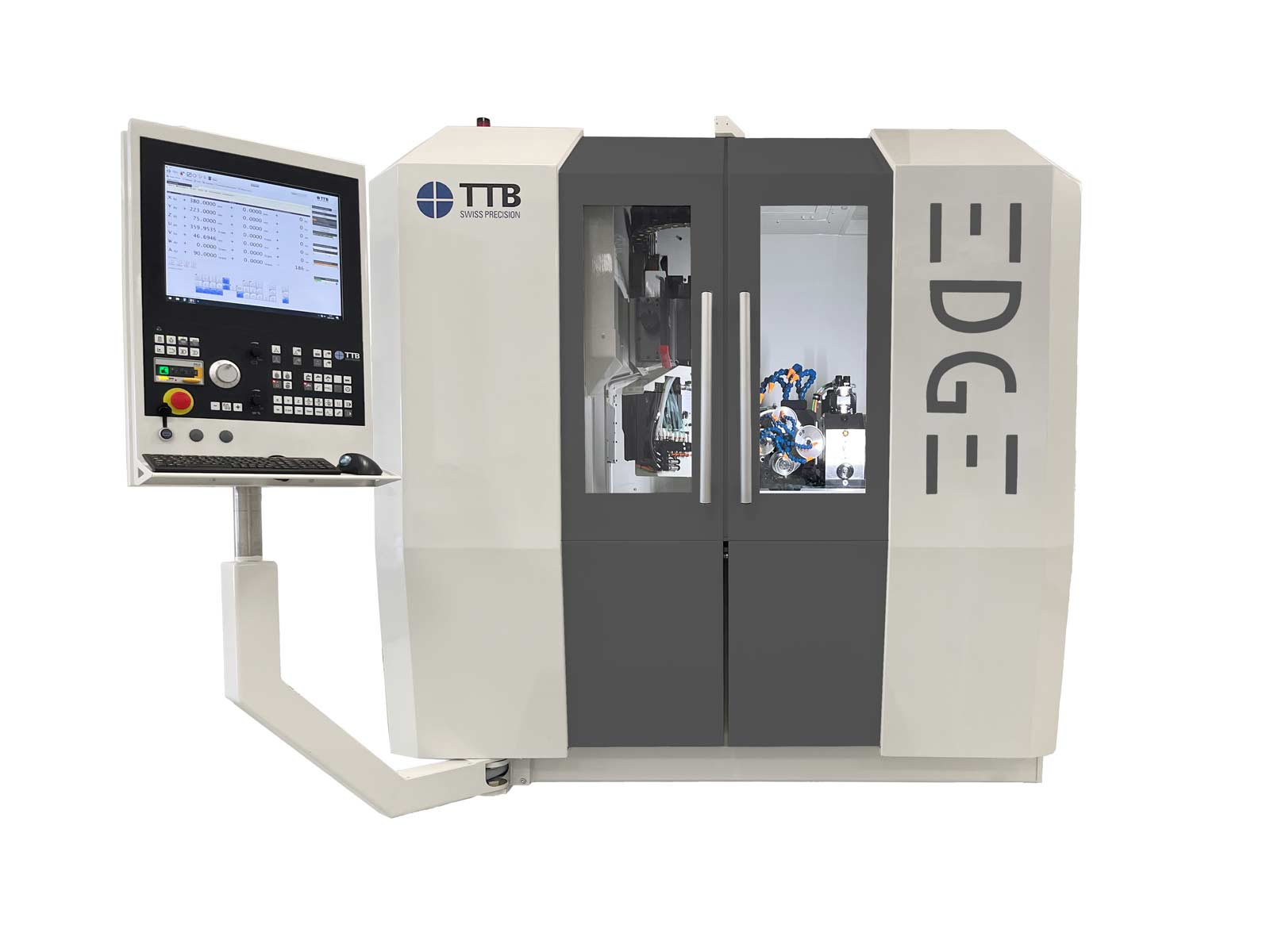

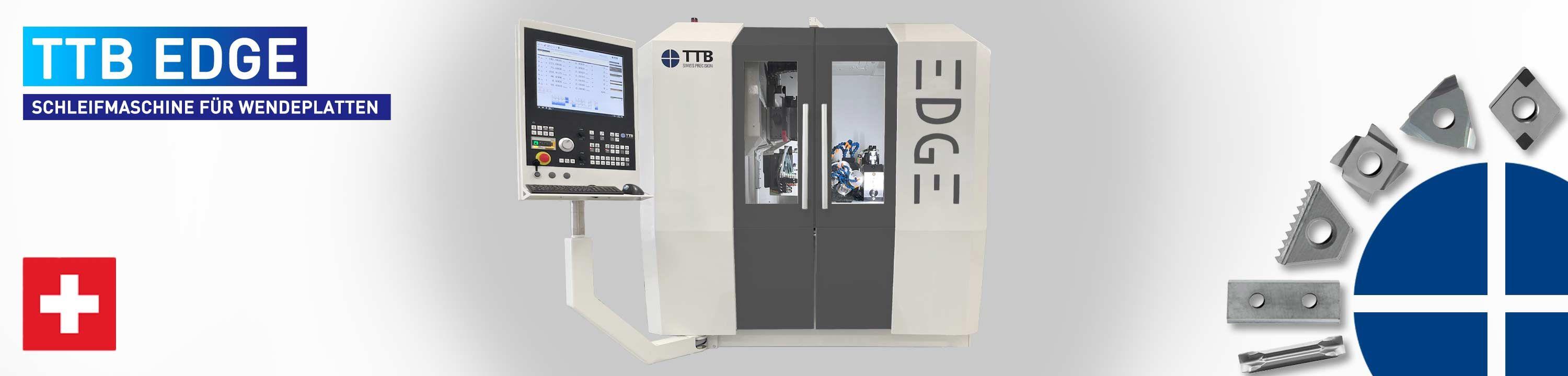

TTB Edge

Die TTB EDGE ermöglicht dank ihrer einzigartigen Kinematik das Schleifen einer Vielzahl von Wendeplatten auf nur 4 m².
Sie bietet außergewöhnliche Präzision selbst bei komplexesten Geometrien – dank spielfreier Linearachsen, angetrieben vom exklusiven TTB-Antriebssystem, kombiniert mit hochauflösenden Glasmaßstäben und Encodern.
Der innovative Revolver ermöglicht einen extrem schnellen Scheibenwechsel in nur 2 Sekunden sowie eine Wiederholgenauigkeit der Schleifscheibenpositionierung von unter 0,3 µm!
Dank des TTB-Nadelspannsystems erfolgt das Be- und Entladen äußerst schnell.
Der Einsatz modularer Komponenten ermöglicht einen raschen Produktionswechsel – sowohl zwischen verschiedenen Wendeplattentypen als auch zwischen Wendeplatten und rotierenden Werkzeugen.
Die Konstruktion der TTB EDGE gewährleistet zudem eine außergewöhnliche mechanische und thermische Stabilität, was sie auch ideal für die Großserienfertigung macht.
Und das alles bei optimalem Total Cost of Ownership (TCO), dank äußerst geringer Wartungskosten.

Für viele verschiedene Wendeplattentypen

Vollautomatisches Schleifen von Dreh- und Fräswendeplatten, Profilplatten, Nuten- und Abstechplatten.
Wendeplatten mit einem, zwei oder ohne Befestigungsloch.
Plattenlänge von 9 bis 33 mm; Plattendicke von 3 bis 7 mm.
Einsatz in zahlreichen Branchen: Automobilindustrie, Uhrenindustrie, Holzbearbeitung, Luft- und Raumfahrt usw.

Maschinenausstattung

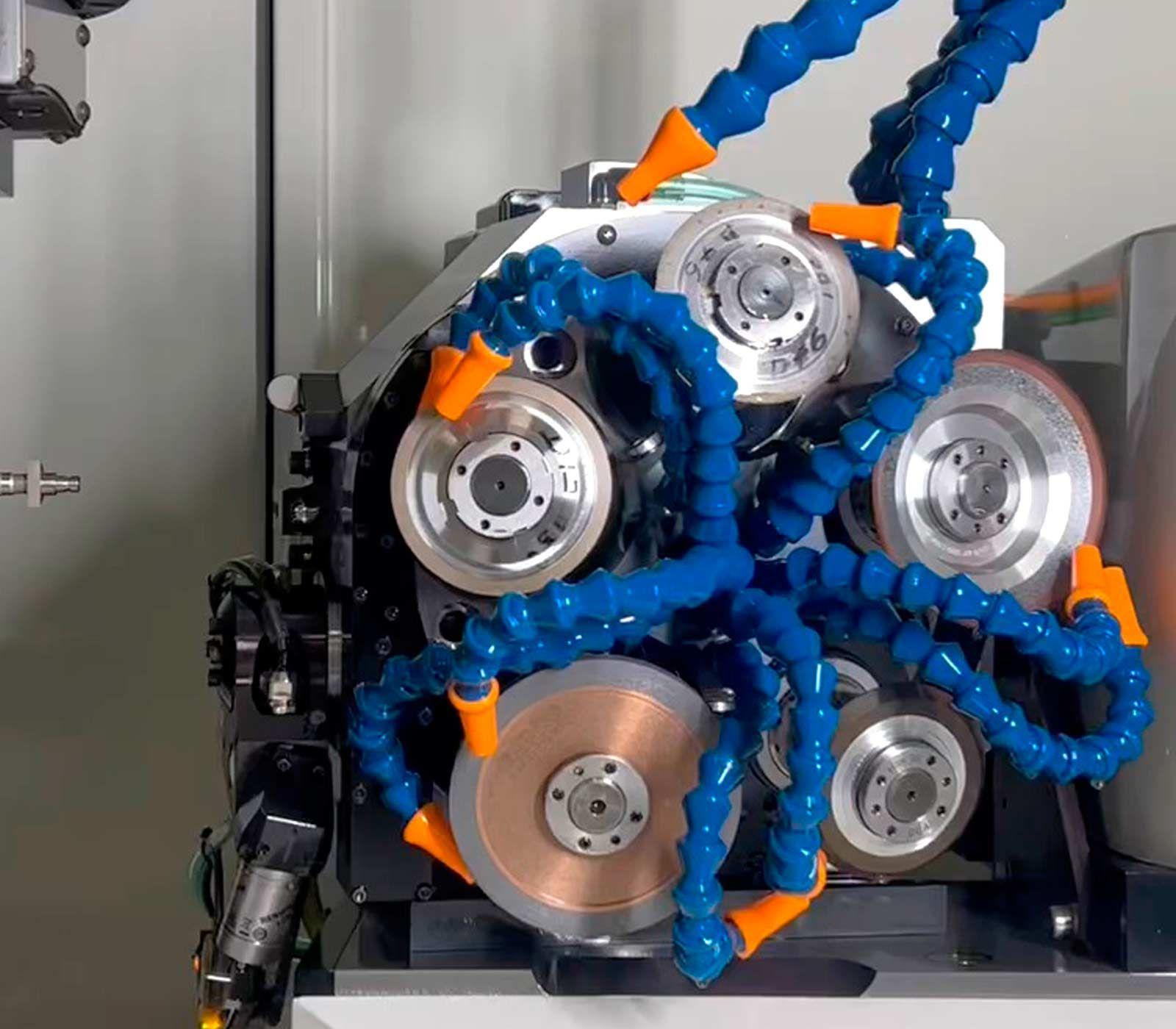

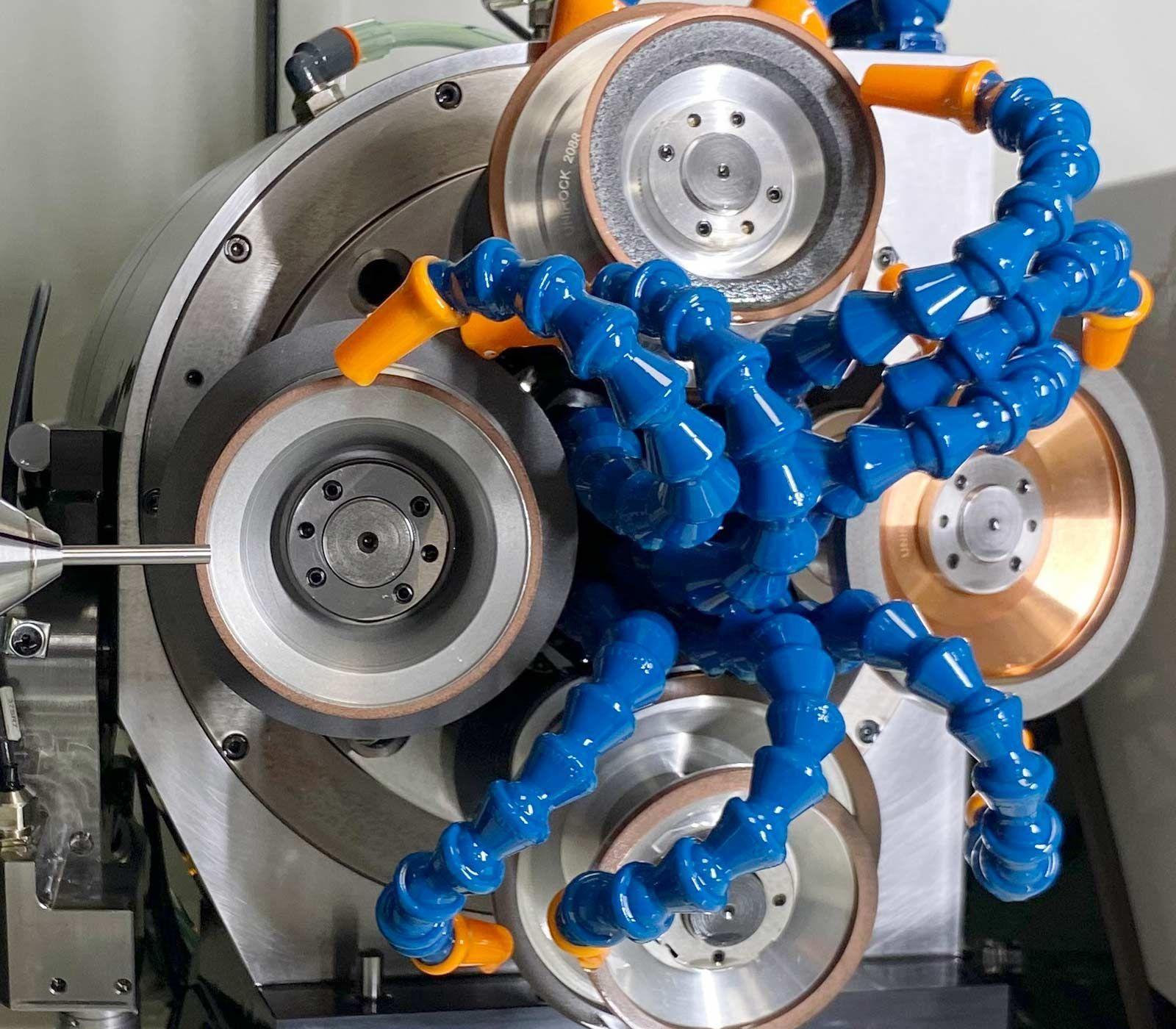

Revolver

Der innovative Revolver ermöglicht sowohl einen ultraschnellen Schleifscheibenwechsel in nur 2 Sekunden als auch eine Wiederholgenauigkeit der Scheibenpositionierung von unter 0,3 µm!

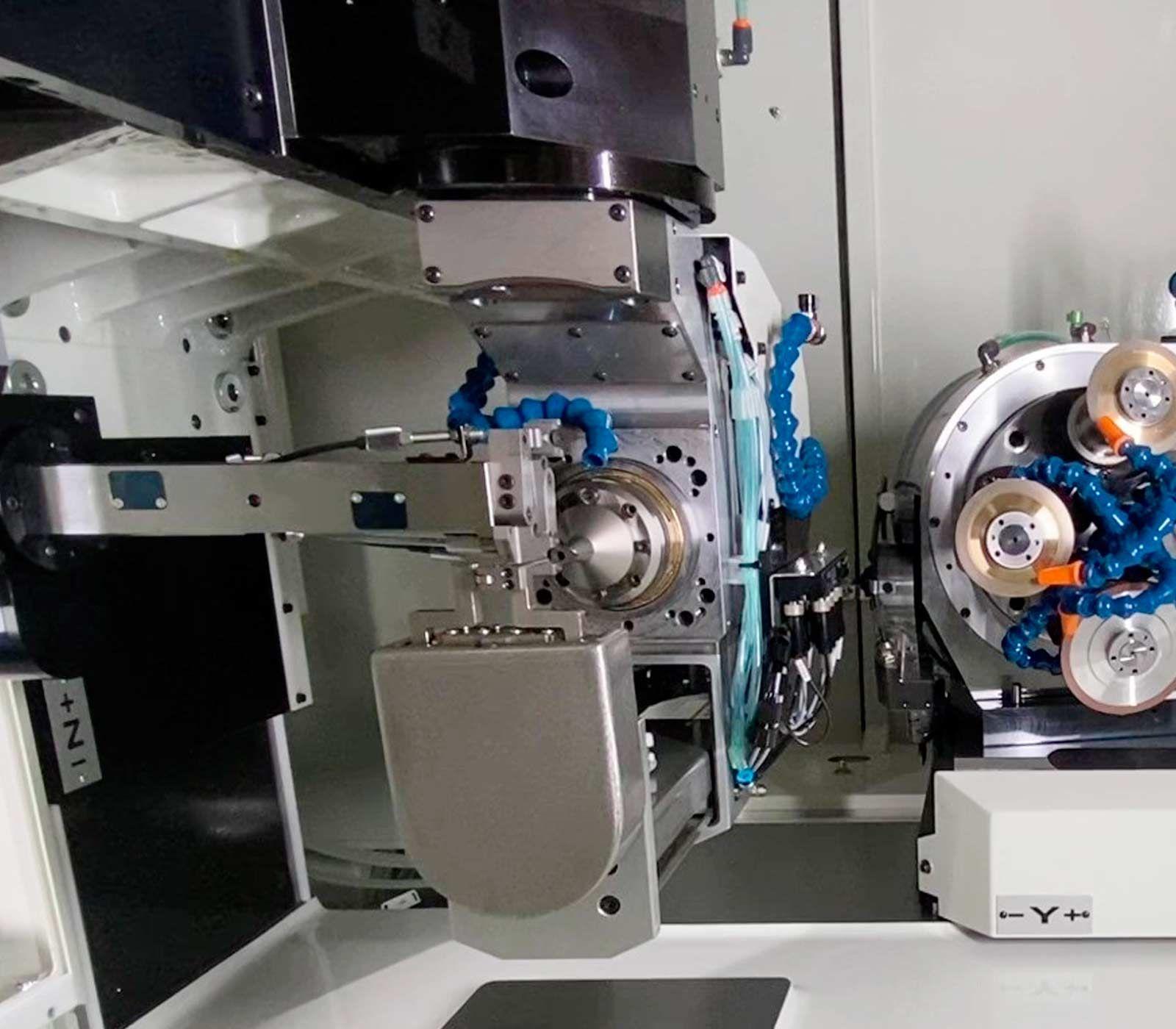

Nadel-Spannsystem

Spanneinheit mit Nadel für das automatische Be- und Entladen der Wendeplatten.

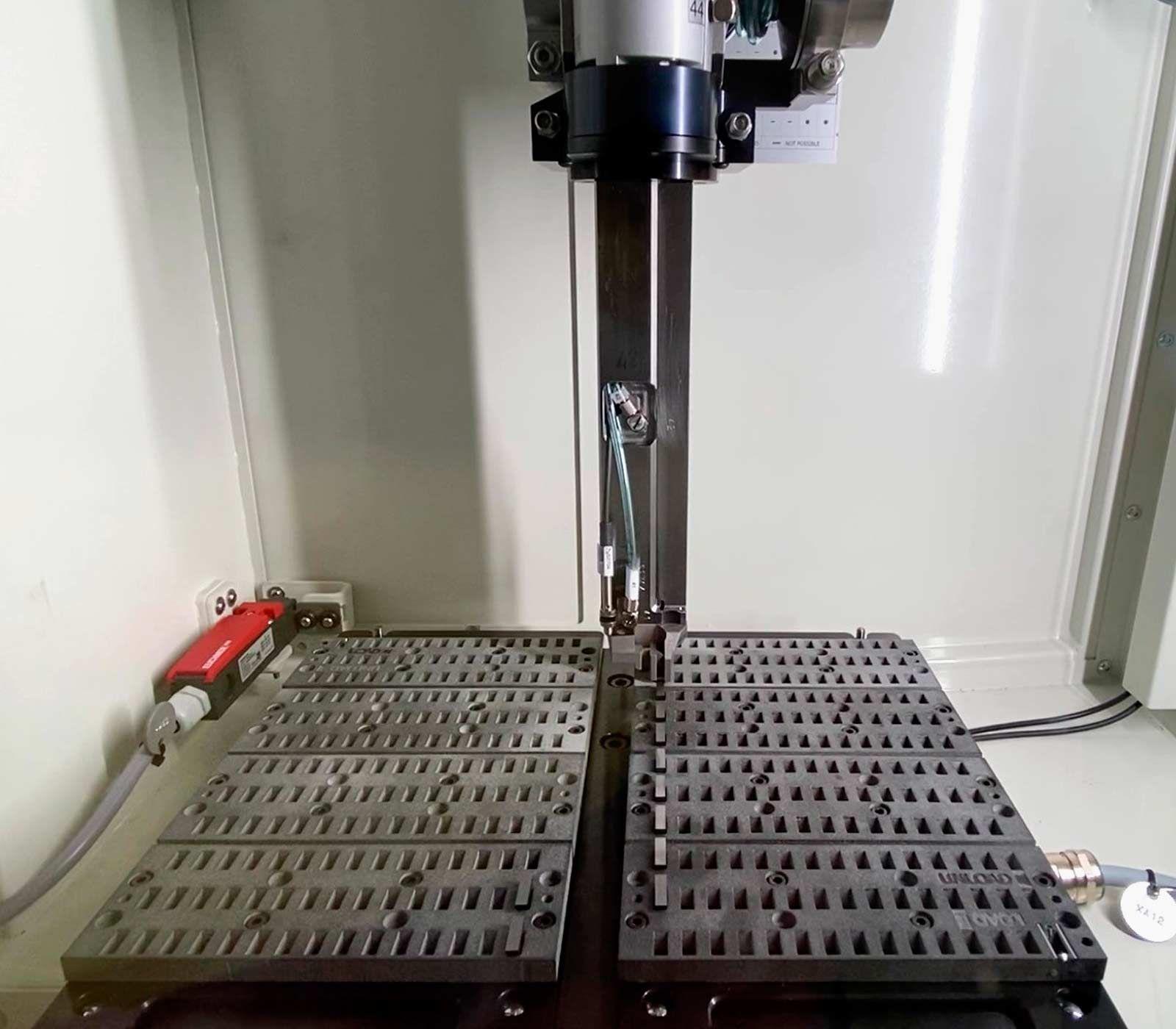

Automatischer Lader

Integrierter orthogonaler Lader mit 3 CNC-Achsen. Spezielle Greifer und Paletten für Wendeplatten.

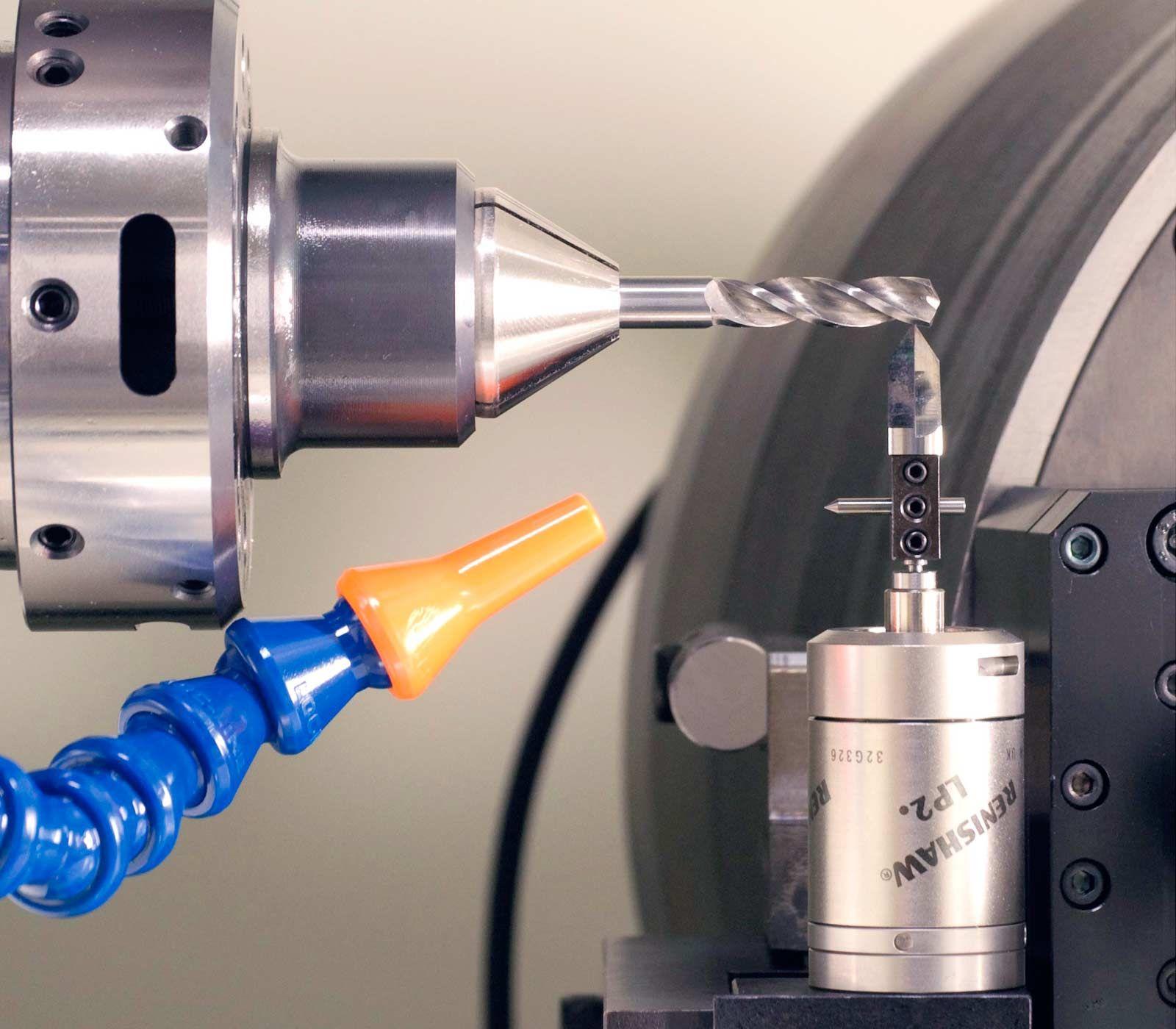

Werkstücktaster

Werkstückabtastung mit Gabeltaster. Er ermittelt die Position des Werkzeugs, sowohl radial als auch axial, vor der Bearbeitung. Wiederholgenauigkeit von 1 µm.

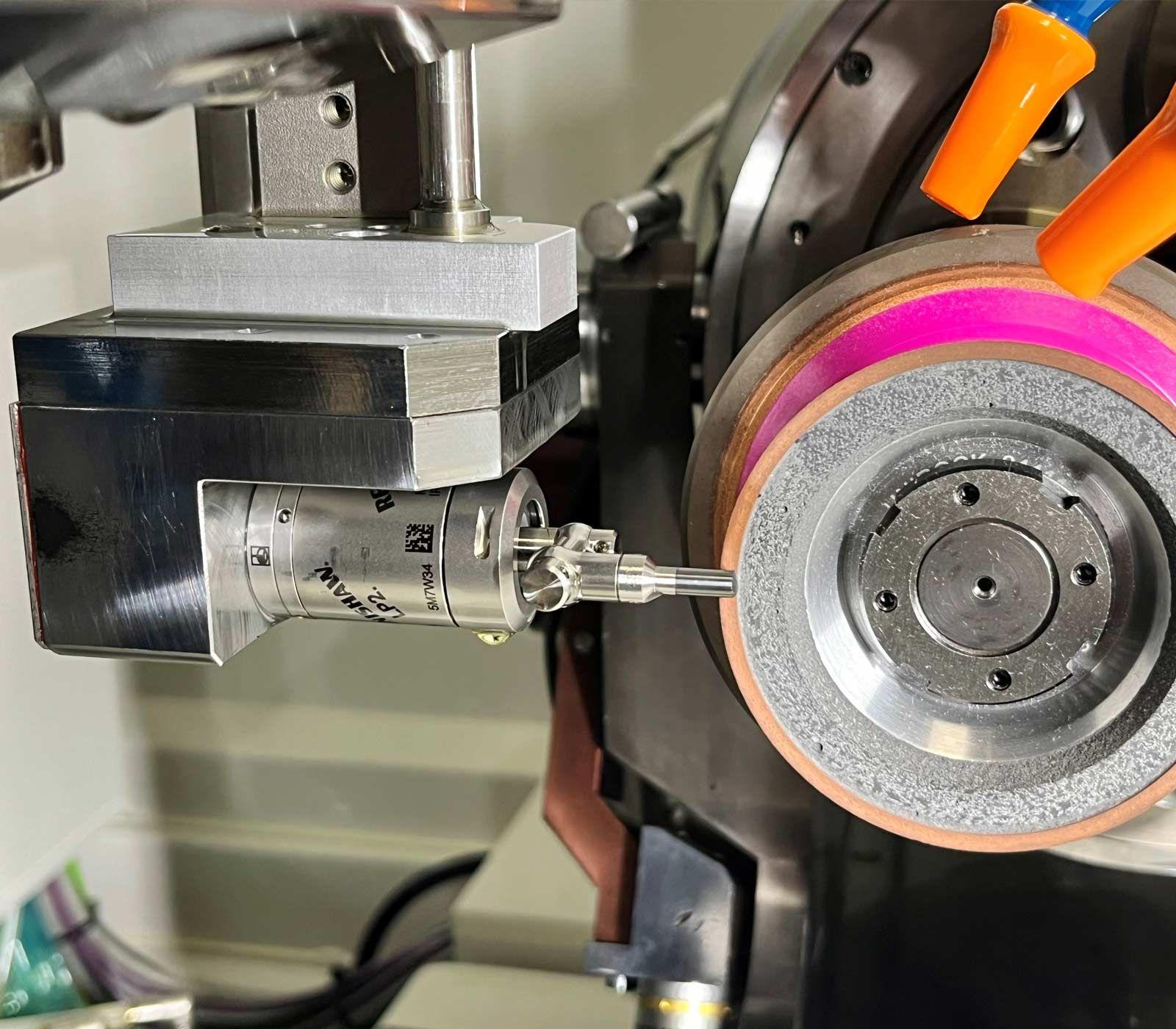

Schleifscheiben-Taster

Verschleißkontrolle der Schleifscheibe mittels zylindrischem Taster, mit automatischer Kalibrierung zur Gewährleistung höchster Messgenauigkeit. Die Kalibrierung kann auch während des Bearbeitungszyklus programmiert werden.

Optionen

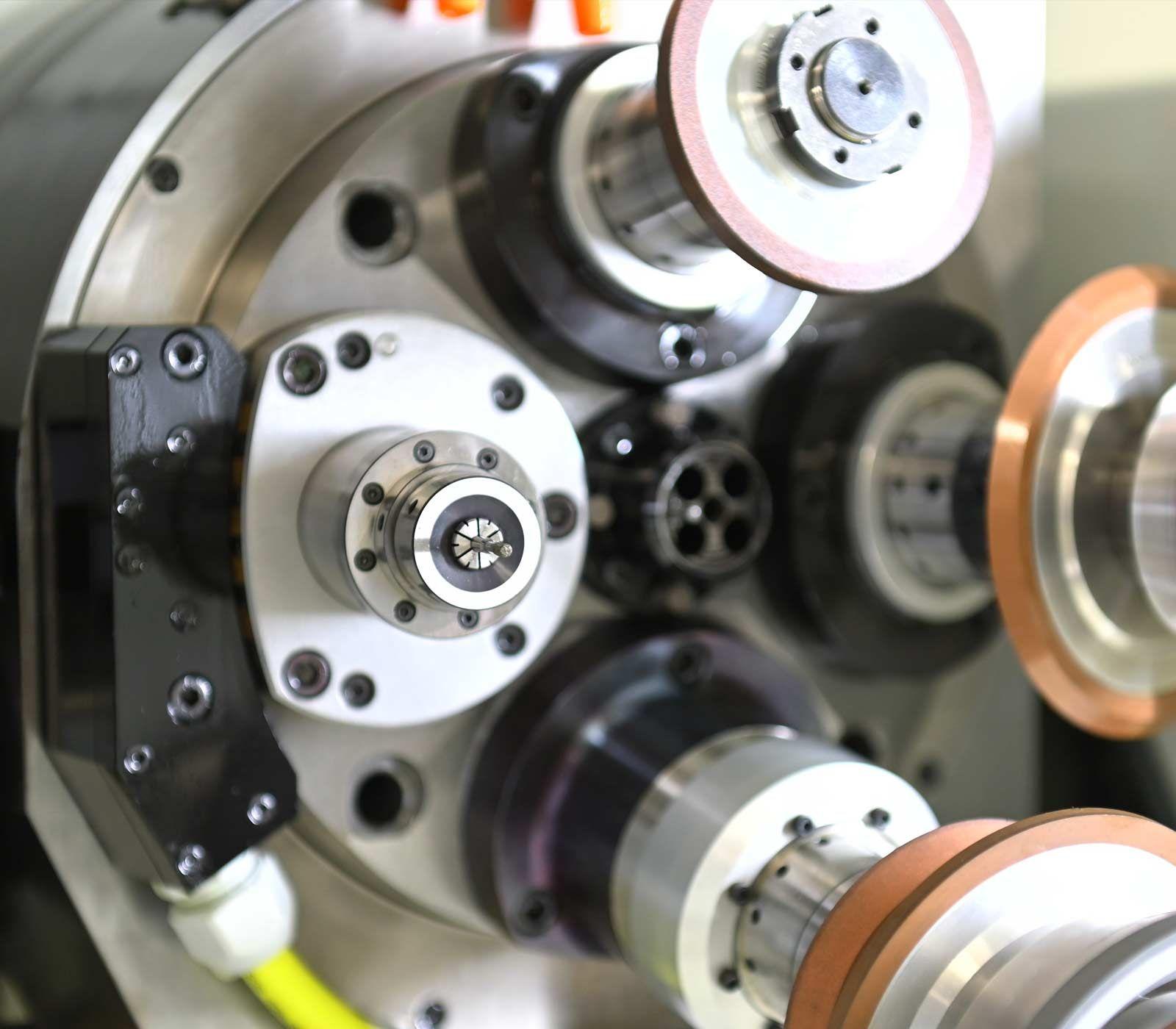

HF-Spindel

Hochfrequenzspindel, bis zu 150.000 U/min für Innenbearbeitung oder enge Nuten. Einfache und schnelle Montage sowie Einrichtung der HF-Spindel.

TTB

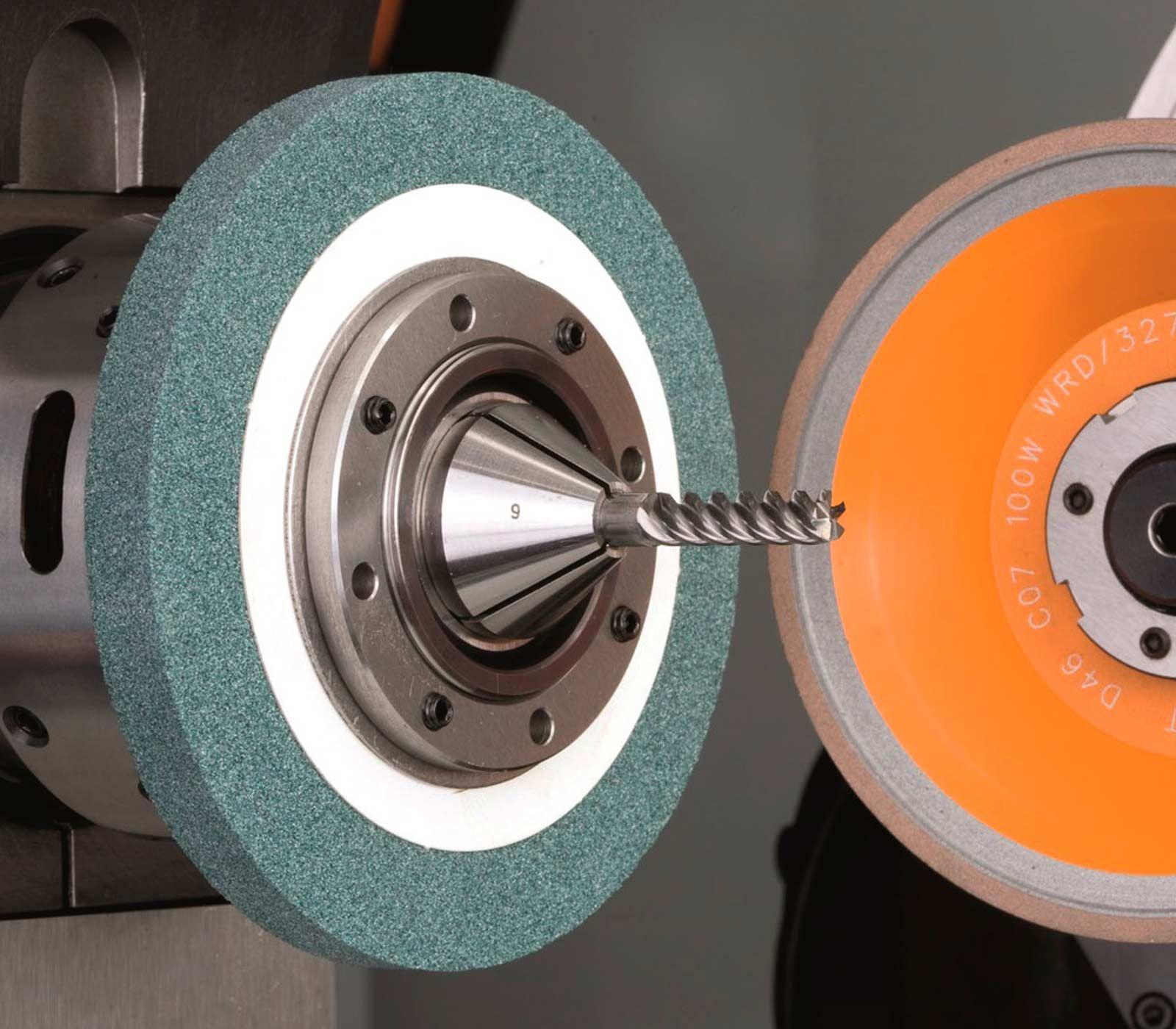

In-Process-Schleifscheiben-Abrichten zur Kompensation des Verschleißes und Sicherstellung der Maschinenautonomie, auch bei sehr großen Serien. Programmierbar je nach Schleifbedürfnissen.

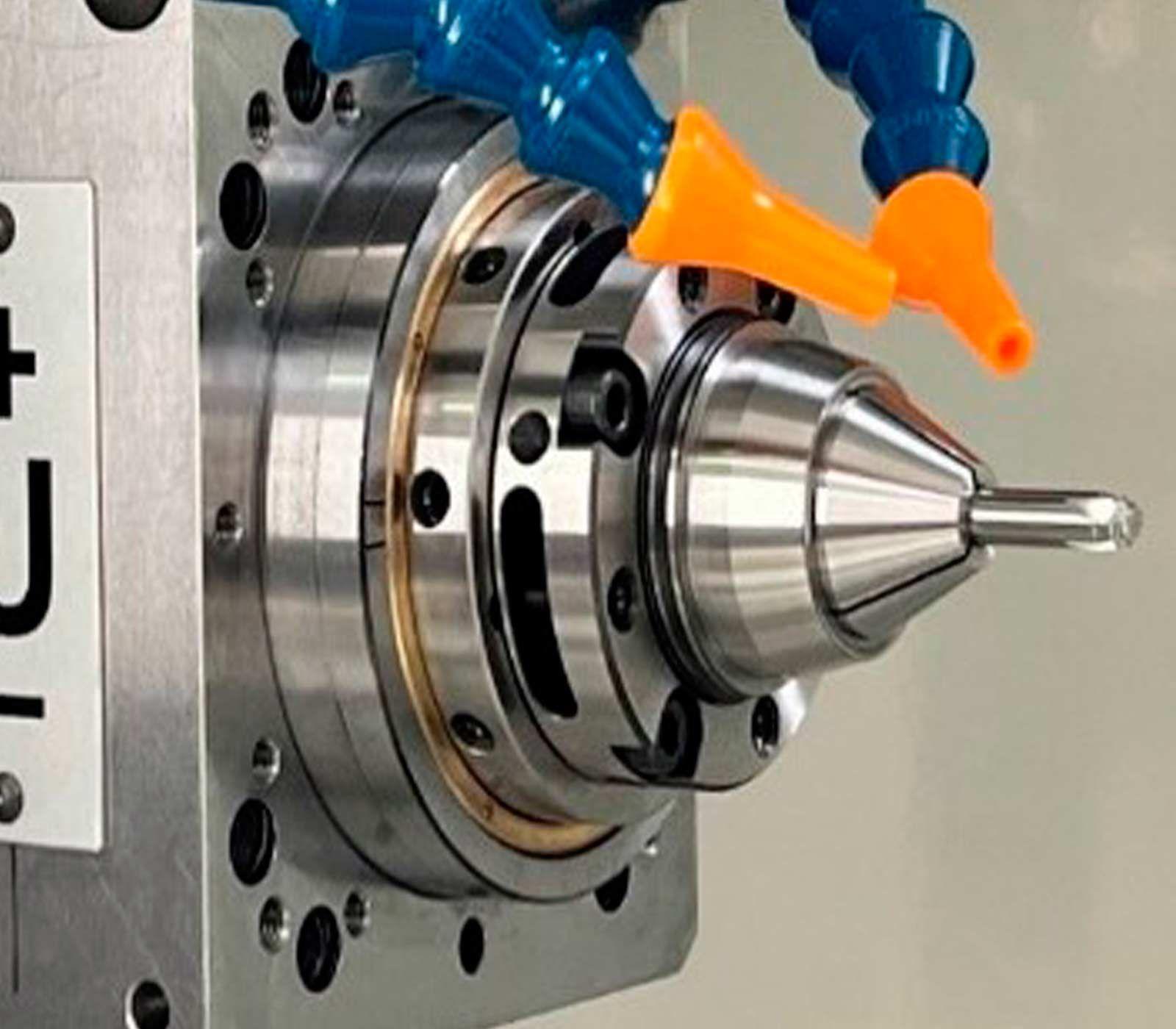

Spannzangen für Schaftwerkzeuge

Produktionswechsel von Wendeplatten zu rotierenden Werkzeugen in nur 15 Minuten.

Revolver mit 5 Spindeln

Option zur Erhöhung der in der Maschine verfügbaren Schleifscheibenanzahl um 25 %.

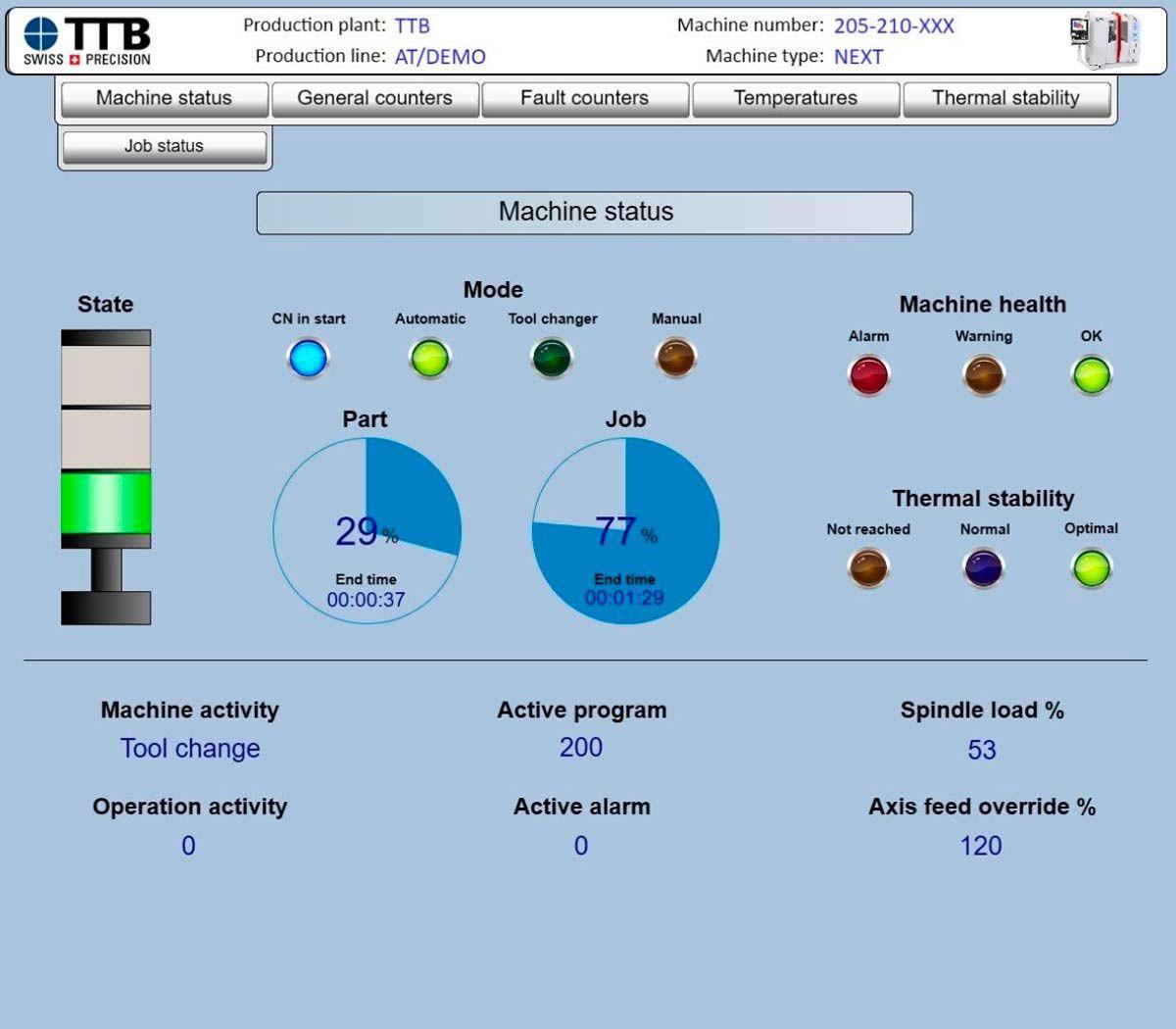

Präventive Wartung

Stundenzählung der einzelnen Verschleißkomponenten (wie Spindeln oder Filter) und Benachrichtigung für präventiven Austausch.

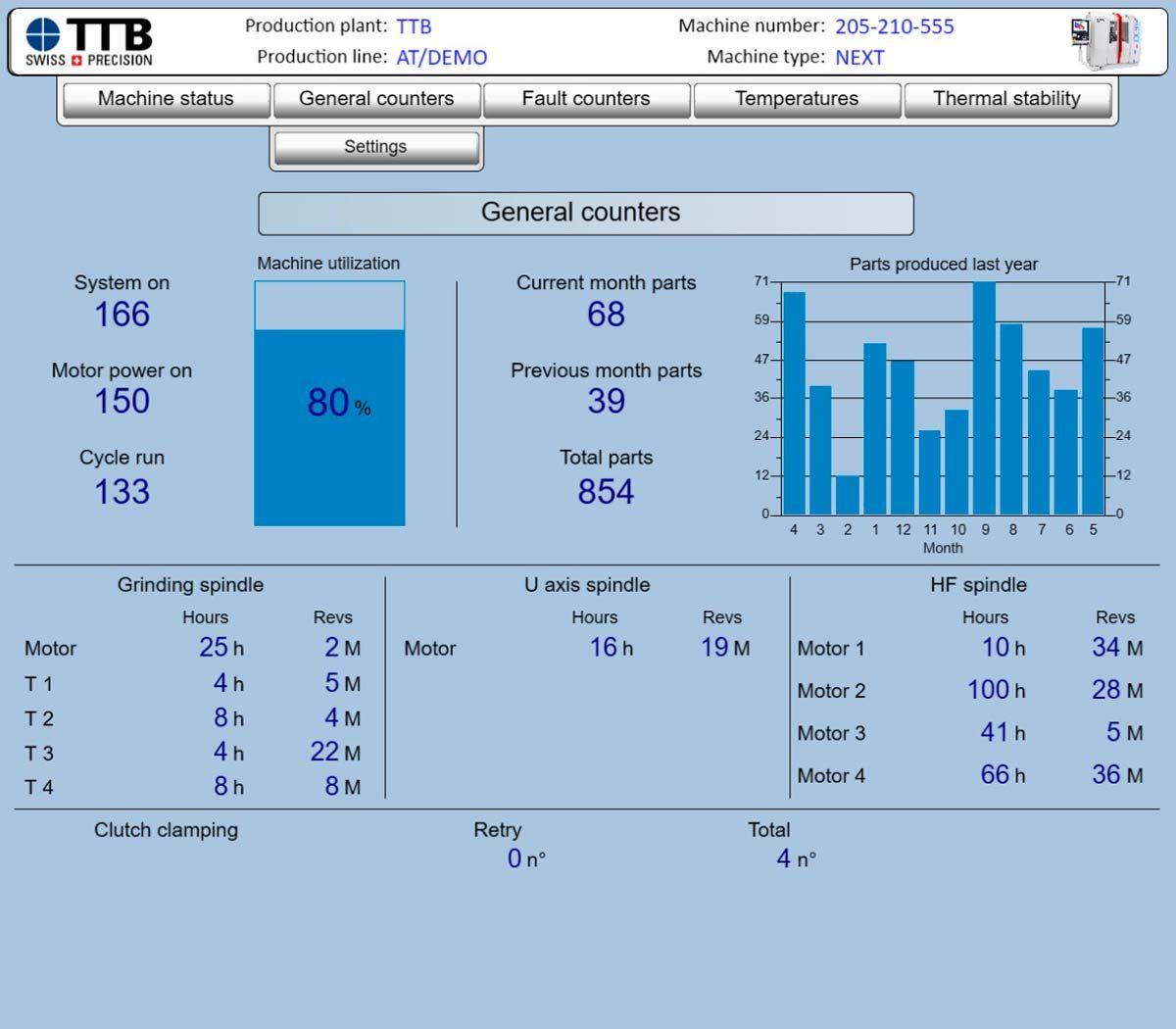

Industrie 4.0

Export von Produktionsdaten (Serie, Stückzahl, Zykluszeit, etc.) auf externe Server.

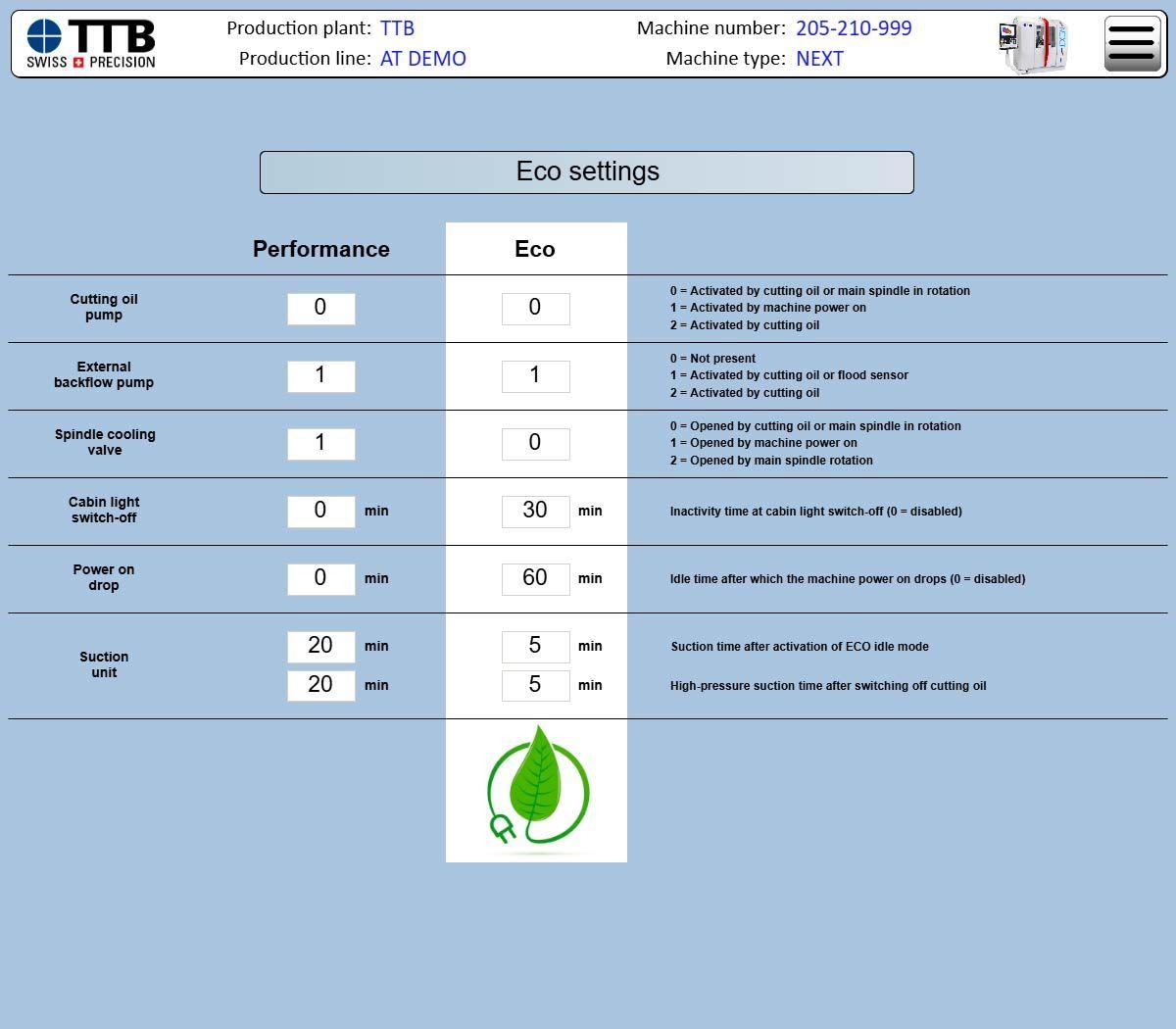

Energie-Einsparung

Eco-Funktion für eine höhere Energieeffizienz.

Modellversionen

Edge

- Automatische 5-Achs-Werkzeugschleifmaschine
- Integrierter orthogonaler Lader mit 3 zusätzlichen CNC-Achsen
- Zwei Paletten im Ladebereich
- Kapazität: bis zu 204 Werkstücken
- Maschinengröße: 200 x 200 x 218 cm (L x B x H)

Edge+

- Automatische 5-Achs-Werkzeugschleifmaschine
- Integrierter orthogonaler Lader mit 3 zusätzlichen CNC-Achsen
- Vier Paletten im Ladebereich
- Dreifache Kapazität: bis zu 612 Werkstücke
- Maschinengröße: 230 x 200 x 218 cm (L x B x H)
